交流耐压

测试回路：线圈--外壳、热敏电阻-外壳、旋变-外壳

输出电压

0.05kV-5kV  精度： ±（1.0%读数+5个字）（50、60Hz可选）

击穿电流

0.10～20mA     精度： ±(1.0%读数+5个字)

电压上升时间

0.1-999s

测试时间

0.3～999s

电弧侦测

标配，1~9级（9级为最高灵敏度）

接地失效侦测

标配

绝缘电阻

测试回路：线圈--外壳、热敏电阻-外壳、旋变-外壳

输出电压

DC 50-1000V    ±(1.0%×读数+2V)

绝缘电阻

0.1MΩ ～1GΩ   ±(5%×读数+5个字)

测试时间范围/分辨率

0.3-999s

线圈电阻：含电阻不平衡度，根据环境温度自动折算到标准温度

测试回路：UVW之间

测量范围及精度

1mΩ～2000Ω    ±(0.5%×读数+2个字)  可设定温度补偿

测试时间范围/分辨率

1～300s  1s/步

热敏电阻

测试回路：三个热敏电阻，三个通道

测量范围及精度

1.0Ω～20KΩ    ±(0.5%×读数+2个字)  ，可定制量程

测试时间范围/分辨率

1～300s  1s/步

旋变电阻：根据环境温度自动折算到标准温度

测试回路：激励线圈、正弦线圈、余弦线圈

测量范围及精度

1mΩ～2000Ω    ±(0.5%×读数+2个字)  可设定温度补偿

测试时间范围/分辨率

1～300s  1s/步

线圈电感--选配

测试回路：UVW之间

测试频率

100Hz/120Hz/1kHz/10kHz

测试电平范围

0.1Vrms/0.3Vrms/1Vrms

电感测量范围/精度

1.00uH～9.999kH  ±(0.2%×读数+2个字)

品质因数范围

0.0001～9999.9

反电动势--选配

电机转子在外部拖动装置定速拖动旋转过程中，检测UVW之间的反馈电压

电压测量范围/精度

20～200V         ±(0.5%×显示值+0.5V)，量程可定制

转速设置范围

外部拖动装置单独设定

相序判断

U-V-W \ U-W-V \ V-W-U \ V-U-W \ W-U-V \ W-V-U

测试项目

相间耐压

相间绝缘

匝间

电阻

电感

反电势

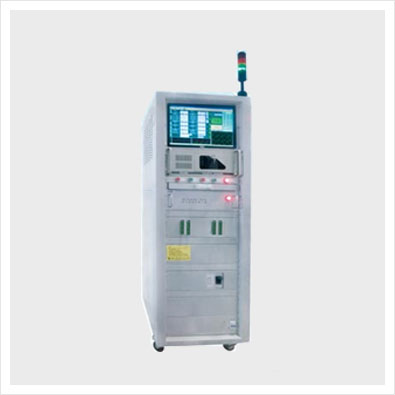

 DHB-8520

有

有

有

有

选

选
